前言
❝在
WebGIS系统开发中，图文标注是一个常见的功能，怎么才能够实现高效美观的标注是一个值得思考的问题。而OpenLayers给我们提供了declutterMode，可以让我们方便的解决压覆问题。
在OpenLayers中想要开启declutterMode模式，需要将图层属性declutter值设置为true。为了演示方便，本文在之前文章【OpenLayers 调整标注样式】的基础上进行修改。
1. 压覆模式

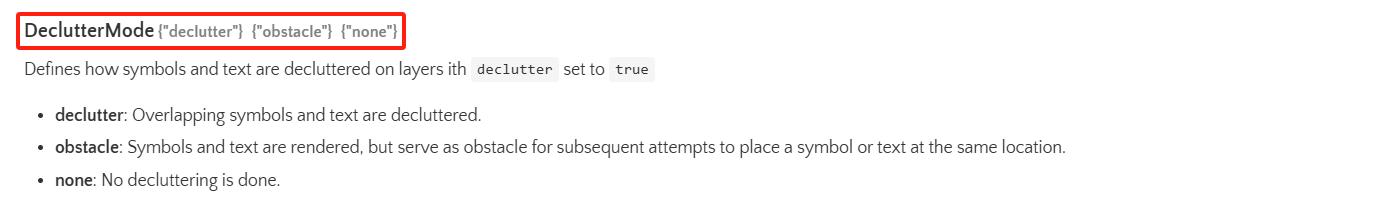

DeclutterMode类型具有三个值，当将图层属性declutter设置为true时，它可以实现在图层上稀释符号和文本样式（标注样式）。DeclutterMode可以设置为三个值，分别是"declutter"、”obstacle“和”none“。
declutter：覆盖的的符号何文本会被稀释（清理）。obstacle：符号和文本会被渲染，但会成为后续尝试将符号或文本放置在同一位置的障碍。none：无操作。

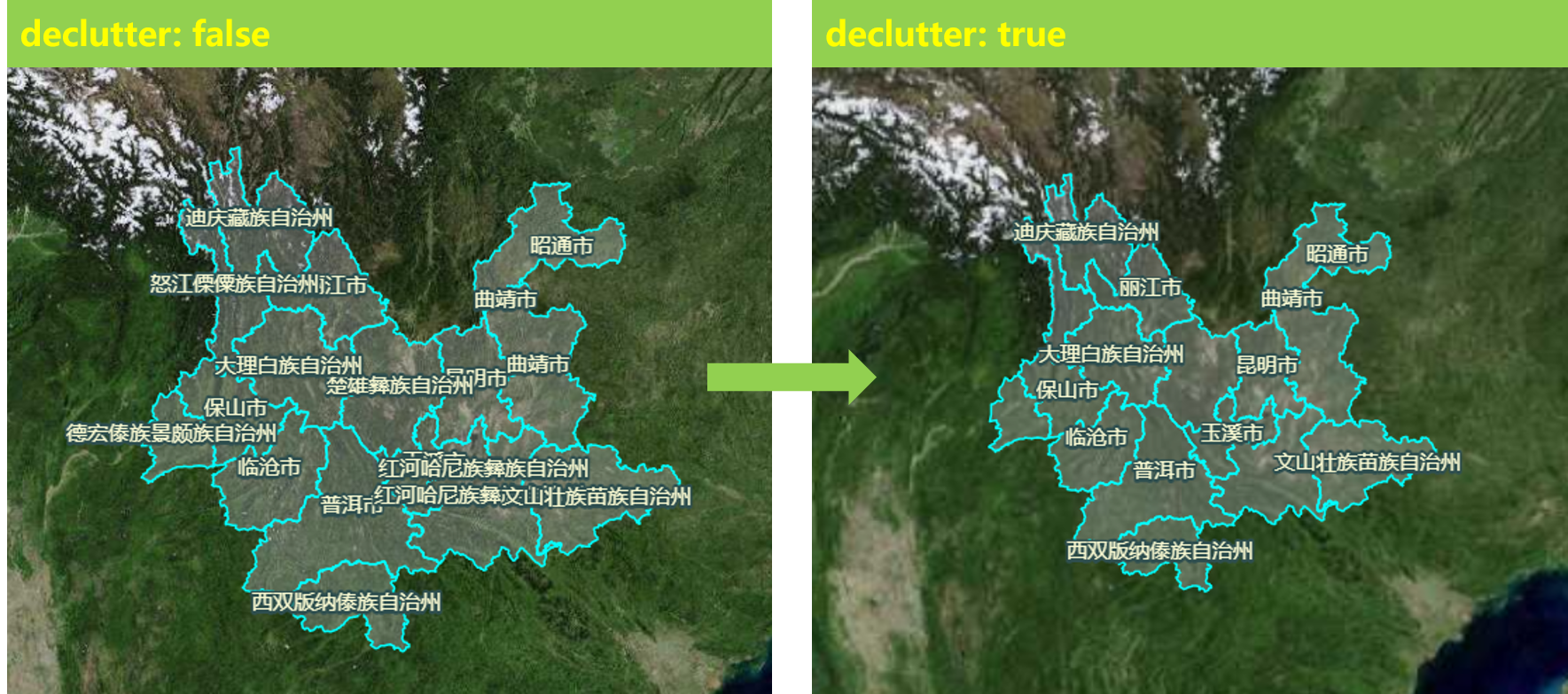

当改变declutter属性值时，可以实现标注样式在不同比例尺下的显示效果。declutter值为true时，可以看到在小比例尺地图下，之前压覆的标注内容被去除了，具有更好的视觉标注效果。要查看如何标注要素请阅读【OpenLayers 要素标注】
2. 未开启压覆模式

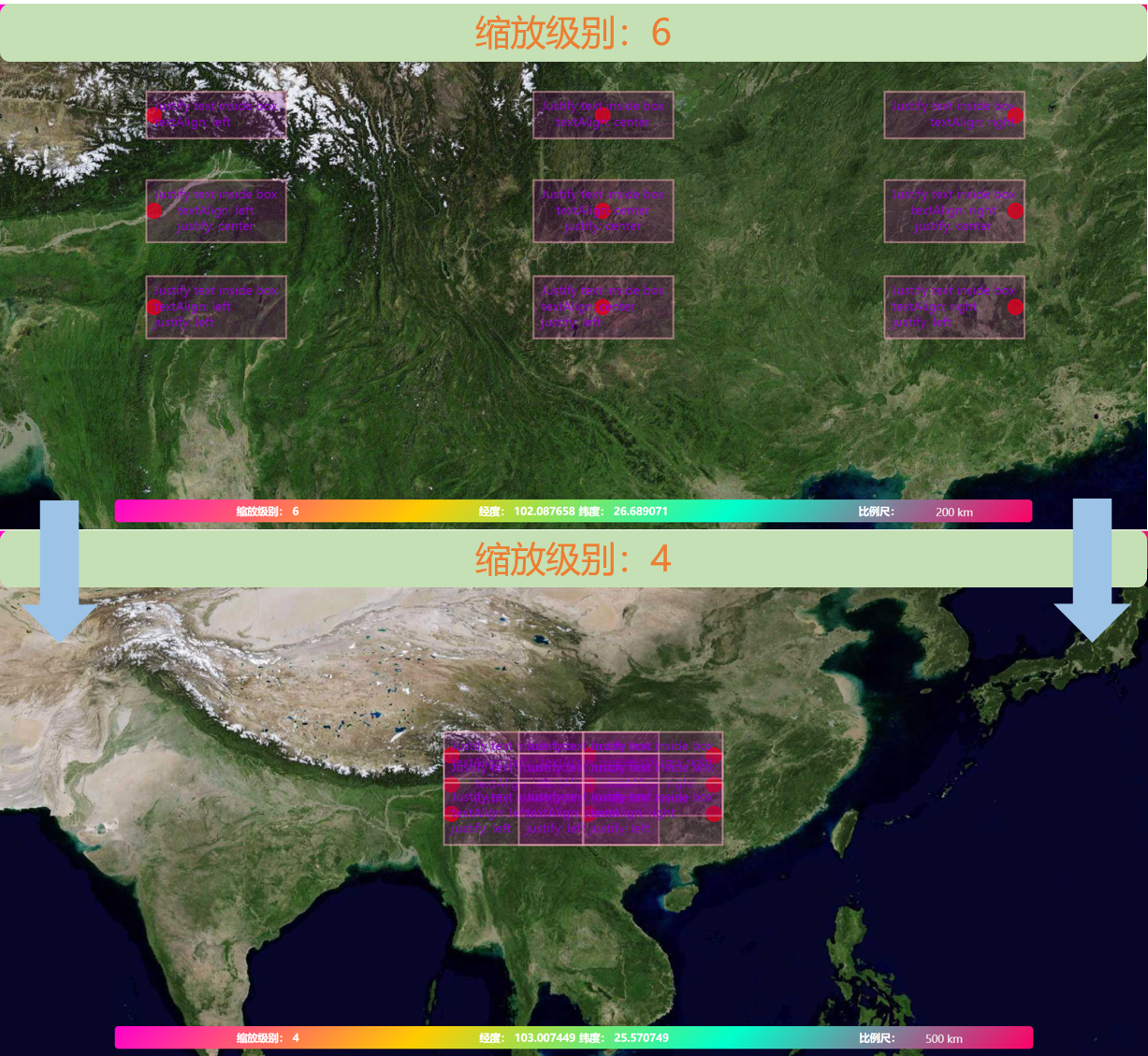

在未开启压覆模式之前，示例中缩放级别由6调整到4的时候，可以看到其中的文本标注内容已经完全挤到了一块儿，标注效果并不理想，达不到标注可视化的要求。所以在进行图层标注的时候，开启压覆模式可以调整标注内容之间的显示优先级，从而提高标注可视化水平。
3. 开启压覆模式

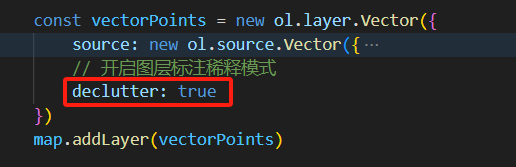

在矢量图层中将declutter属性值为设置为true

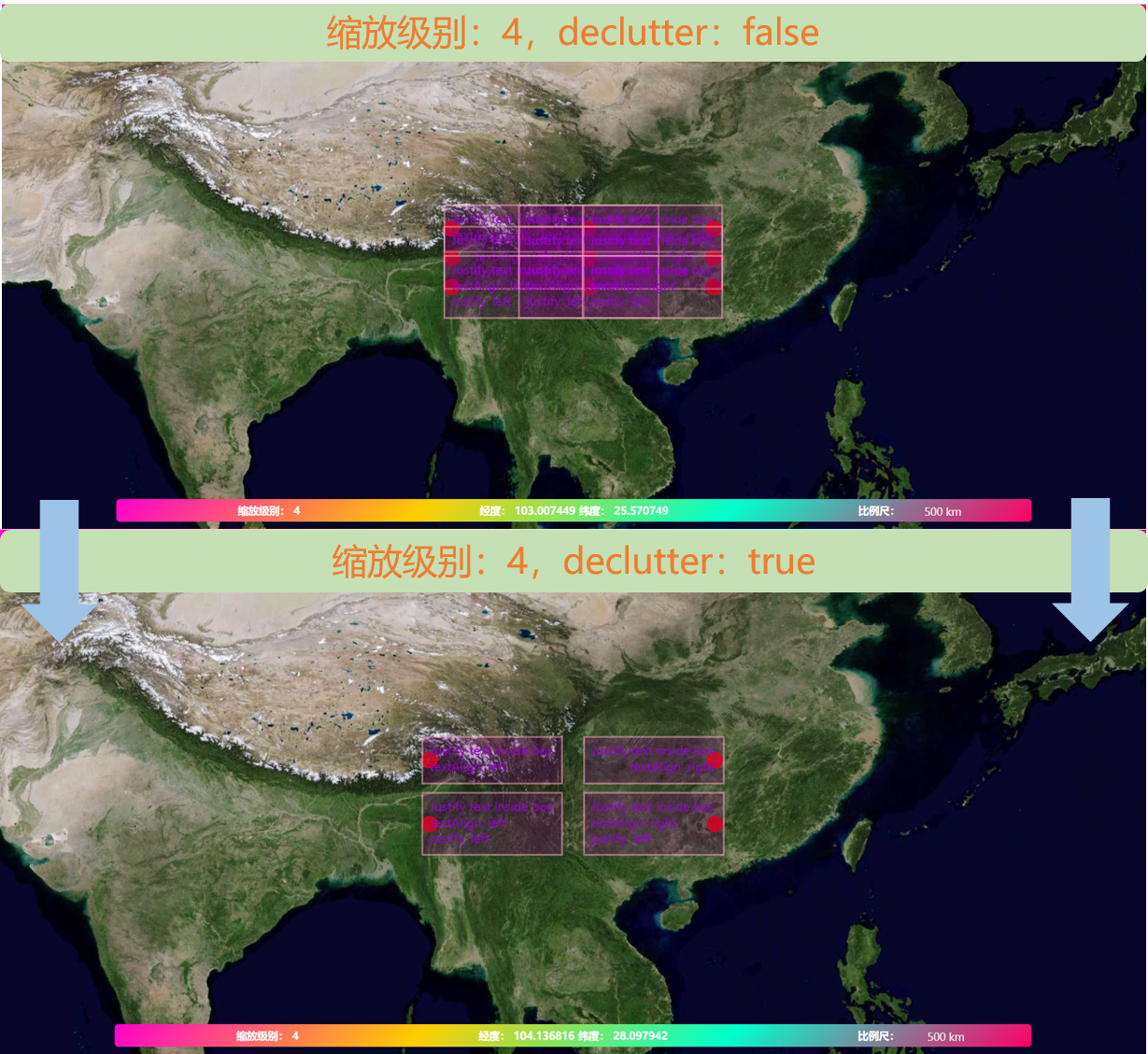

当开启了压覆模式后，在同样的缩放比例下，虽然显示的内容变少了，但是给人的感受更直观，从整体上提升了标注的视觉效果。
4. 压覆样式image

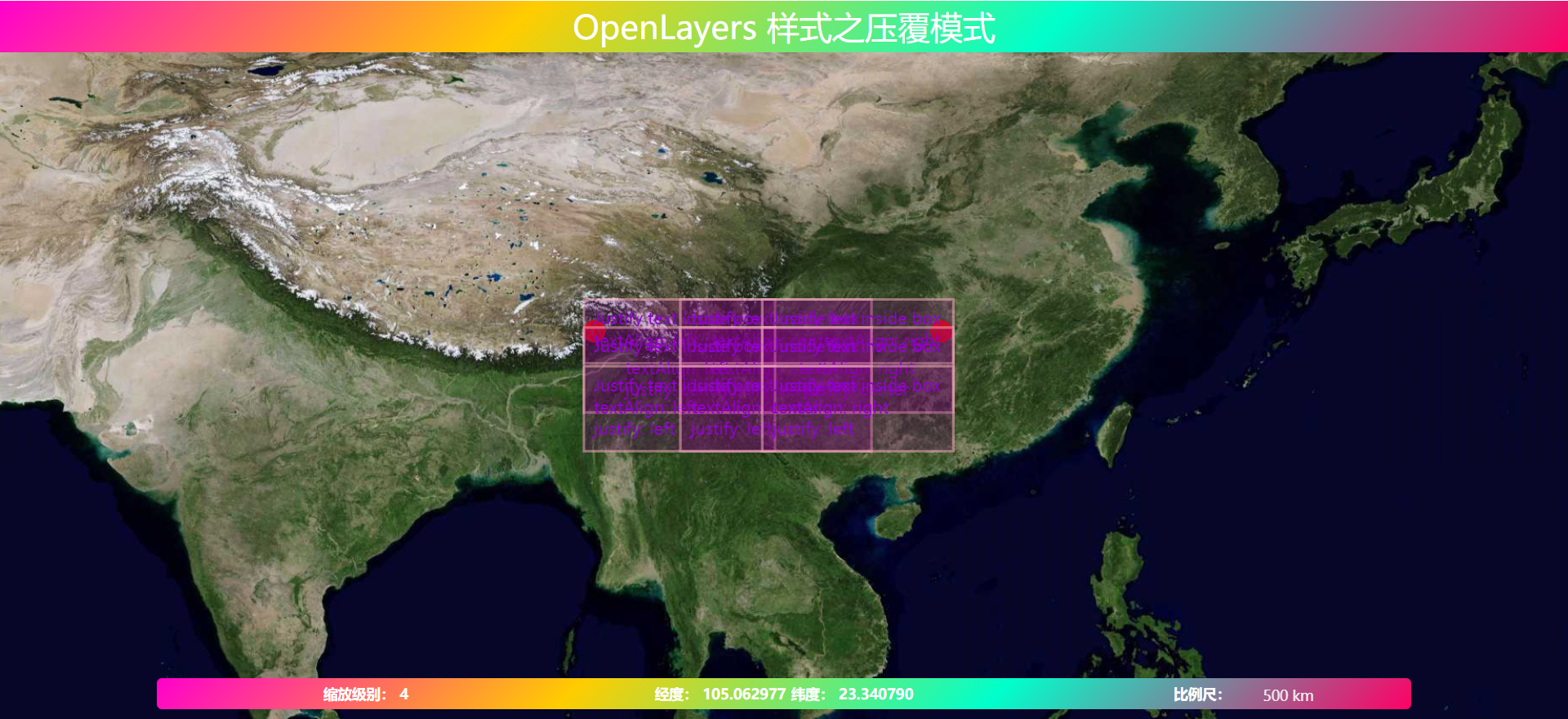

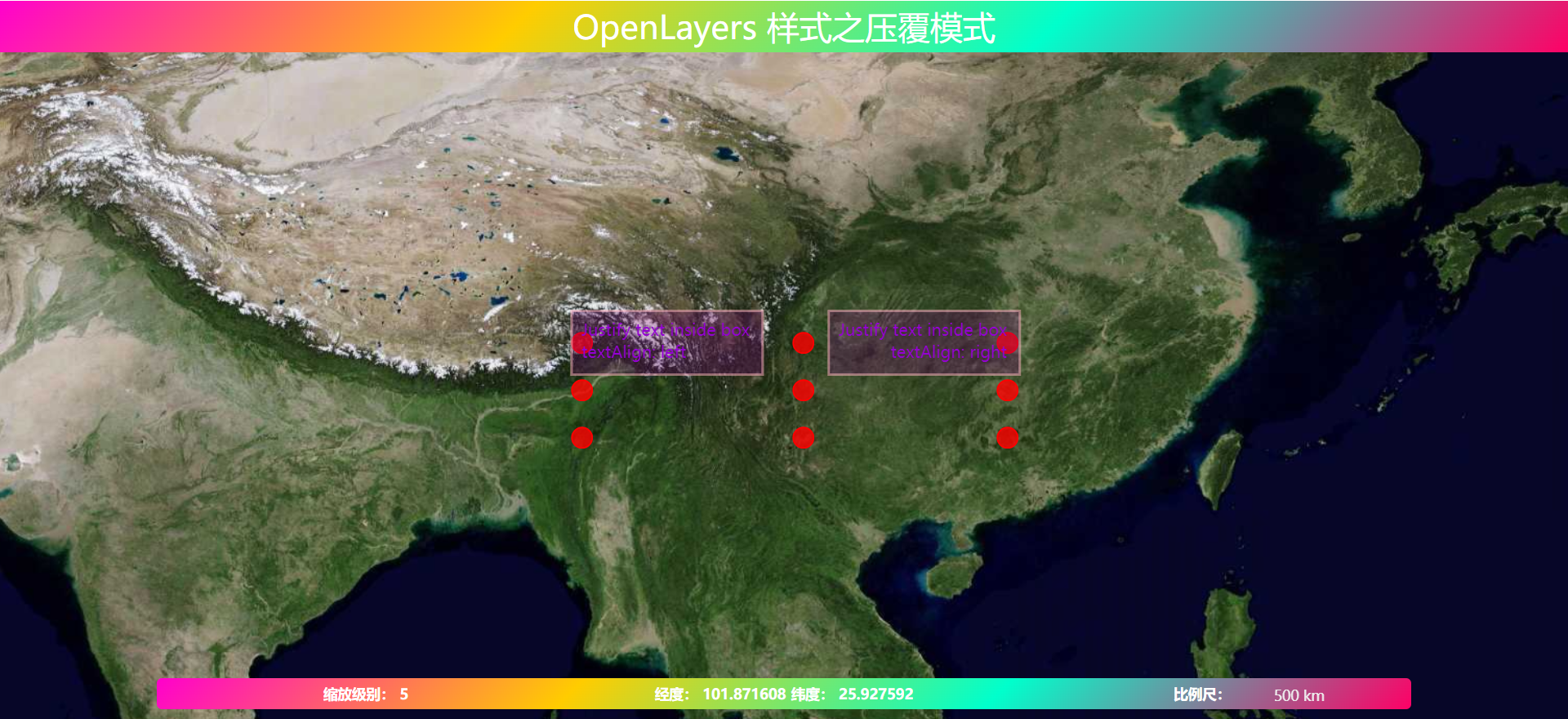

在开启了压覆模式之后，可以在样式属性image中设置压覆模式。此时如果不设置declutterMode属性值或者将属性值设置为"declutter"的话，随着缩放级别变化的时候，地图标注的几何图形和文本内容会发生变化，根据标注优先级进行显示。如果将declutterMode属性值设置为"none"，则几何图形将会一直显示，而文字标注内容将会随着缩放级别变化。
如果将declutterMode属性值设置为"obstacle"，几何图形也会一直显示，并且文字标注内容也会随着缩放级别变化。此时的文字标注内容发生变化的方式与declutterMode属性值为"none"时似乎有一点儿不同，但是目前我还没有得出一个更好的归纳。
image: new ol.style.Circle({
declutterMode: "obstacle"
})
5. 压覆样式Text

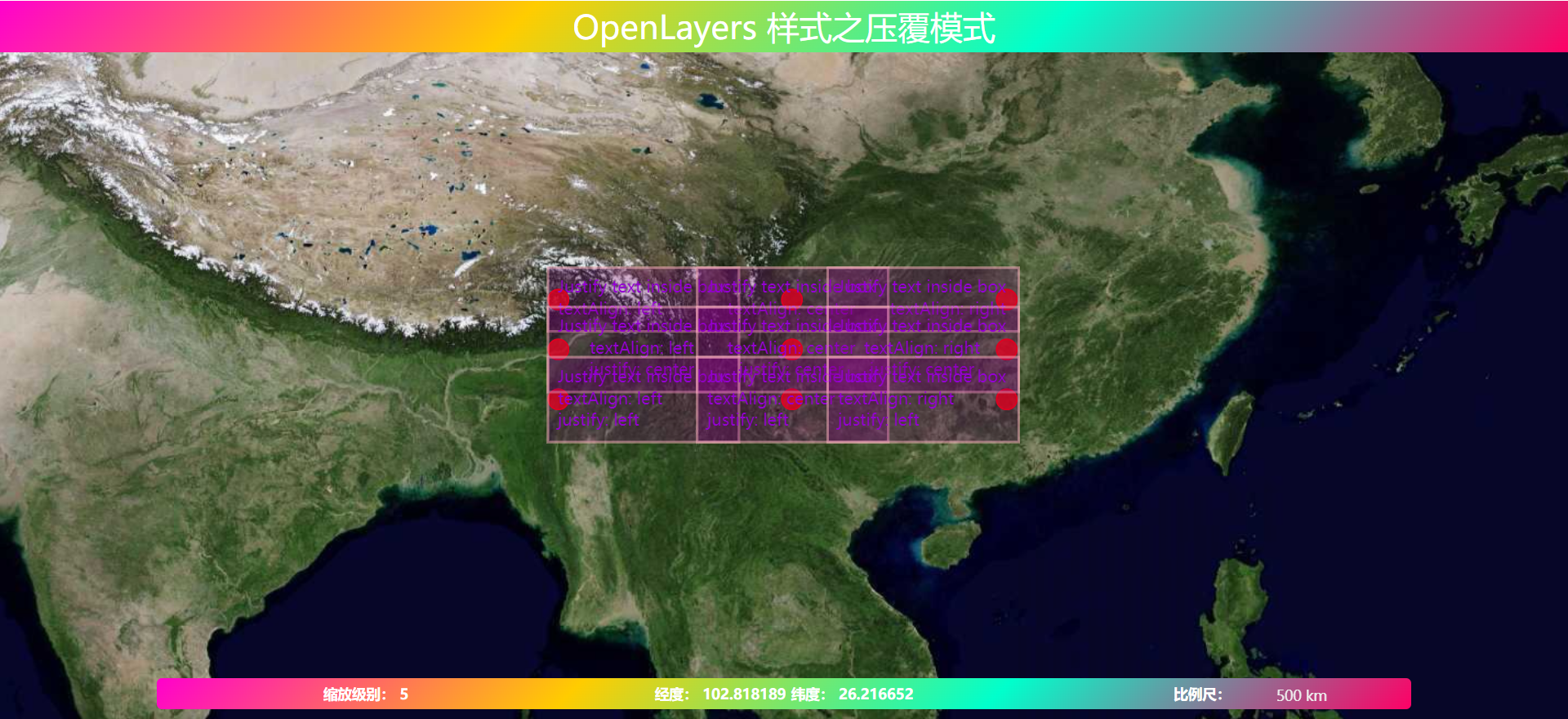

在开启了压覆模式之后，可以在样式属性text中设置压覆模式。此时如果不设置declutterMode属性值或者将属性值设置为"declutter"的话，随着缩放级别变化的时候，地图标注的几何图形和文本内容会发生变化，根据标注优先级进行显示。如果将declutterMode属性值设置为"none"，则几何图形和文字标注内容都会一直显示，此时的显示效果和未开启压覆模式相同，标注内容并不会随着缩放级别发生变化。
如果将declutterMode属性值设置为"obstacle"，文字标注内容也会一直显示，但是文字标注内容不会随着缩放级别变化，而此时的几何却会随着缩放级别变化。对于这个现象，目前也是未能得出一个更好的归纳，猜测和现实层级有关吧。
text: new ol.style.Text({
declutterMode: "obstacle"
})
6. 完整代码
其中libs文件夹下的包需要更换为自己下载的本地包或者引用在线资源。
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>OpenLayers 样式之压覆模式</title>
<meta charset="utf-8" />
<link rel="stylesheet" href="../../libs/css/ol9.2.4.css">
<link rel="stylesheet" href="../../libs/layui/css/layui.css">
<script src="../../js/config.js"></script>
<script src="../../libs/js/ol9.2.4.js"></script>
<script src="../../libs/layui/layui.js"></script>
<style>
* {
padding: 0;
margin: 0;
font-size: 14px;
font-family: '微软雅黑';
}
html,
body {
width: 100%;
height: 100%;
}
#map {
position: absolute;
top: 50px;
bottom: 0;
width: 100%;
}
#top-content {
position: absolute;
width: 100%;
height: 50px;
line-height: 50px;
background: linear-gradient(135deg, #ff00cc, #ffcc00, #00ffcc, #ff0066);
color: #fff;
text-align: center;
font-size: 32px;
}
#top-content span {
font-size: 32px;
}
.state {
position: absolute;
bottom: 10px;
line-height: 30px;
background: linear-gradient(135deg, #ff00cc, #ffcc00, #00ffcc, #ff0066);
color: #fff;
display: flex;
justify-content: space-between;
justify-items: center;
height: 30px;
left: 10%;
right: 10%;
border-radius: 5px;
}
.state-item {
width: 100%;
text-align: center;
font-size: 16px;
font-weight: bold;
}
#custome-scale-line {
position: absolute;
margin: 0 auto;
bottom: 13px;
right: 120px;
width: 200px;
text-align: center;
color: #fff;
border-radius: 5px;
}
.custome-scale-line-inner {
margin: 1px;
color: #eee;
font-size: 14px;
text-align: center;
will-change: contents, width;
}
</style>
</head>
<body>
<div id="top-content">
<span>OpenLayers 样式之压覆模式</span>
</div>
<div id="map" title=""></div>
<div class="state">
<div class="state-item zoom-state">
<label for="">缩放级别：</label>
<span class="zoomValue"></span>
</div>
<div class="state-item lnglat-state">
<label for="">经度：</label>
<span class="lngValue"></span>
<label for="">纬度：</label>
<span class="latValue"></span>
</div>
<div class="state-item scale-state">
<label for="">比例尺：</label>
<span class="scaleValue"></span>
</div>
</div>
<div class="custome-scale-line" id="custome-scale-line"></div>
</body>
</html>
<script>
//地图投影坐标系
const projection = ol.proj.get('EPSG:3857');
//==============================================================================//
//============================天地图服务参数简单介绍==============================//
//================================vec：矢量图层==================================//
//================================img：影像图层==================================//
//================================cva：注记图层==================================//
//======================其中：_c表示经纬度投影，_w表示球面墨卡托投影================//
//==============================================================================//
const TDTImgLayer = new ol.layer.Tile({
title: "天地图影像图层",
source: new ol.source.XYZ({
url: "http://t0.tianditu.com/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
attibutions: "天地图影像描述",
crossOrigin: "anoymous",
wrapX: false
})
})
const TDTImgCvaLayer = new ol.layer.Tile({
title: "天地图影像注记图层",
source: new ol.source.XYZ({
url: "http://t0.tianditu.com/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
attibutions: "天地图注记描述",
crossOrigin: "anoymous",
wrapX: false
})
})
const map = new ol.Map({
target: "map",
loadTilesWhileInteracting: true,
view: new ol.View({
center: [102.845864, 25.421639],
zoom: 6.5,
worldsWrap: false,
minZoom: 1,
maxZoom: 20,
projection: 'EPSG:4326',
}),
layers: [TDTImgLayer],
// 地图默认控件
controls: ol.control.defaults.defaults({
zoom: false,
attribution: true,
rotate: true
})
})
map.on('click', evt => {
console.log("获取地图坐标：", evt.coordinate)
})
const features = [
// 第一组
{
geometry: new ol.geom.Point([94.11434654171987, 28.972402471968656]),
textAlign: "left" // 标注文本框位于point右边，point右边是标注文本框
}, {
geometry: new ol.geom.Point([103.45228063165628, 28.972402471968656]),
textAlign: "center" // 标注文本框位于point中心
},
{
geometry: new ol.geom.Point([112.03997466732001, 28.972402471968656]),
textAlign: "right" // 标注文本框位于point左边，point左边是标注文本框
},
// 第二组
{
geometry: new ol.geom.Point([94.11434654171987, 26.972402471968656]),
textAlign: "left", // 文本对齐
justify: "center" // 文本框内的文本对齐
}, {
geometry: new ol.geom.Point([103.45228063165628, 26.972402471968656]),
textAlign: "center",
justify: "center"
},
{
geometry: new ol.geom.Point([112.03997466732001, 26.972402471968656]),
textAlign: "right",
justify: "center"
},
// 第三组
{
geometry: new ol.geom.Point([94.11434654171987, 24.972402471968656]),
textAlign: "left",
justify: "left"
}, {
geometry: new ol.geom.Point([103.45228063165628, 24.972402471968656]),
textAlign: "center",
justify: "left"
},
{
geometry: new ol.geom.Point([112.03997466732001, 24.972402471968656]),
textAlign: "right",
justify: "left"
},
]
function createStyle({ textAlign, justify }) {
return new ol.style.Style({
image: new ol.style.Circle({
radius: 10, // 单位像素
fill: new ol.style.Fill({
color: "rgba(255, 0, 0, 0.8)"
}),
stroke: new ol.style.Stroke({
color: "red",
width: 1.5 // 单位像素
}),
// declutterMode: "declutter"
// declutterMode: "obstacle"
// declutterMode: "none"
}),
text: new ol.style.Text({
font: '16px sans-serif',
textAlign,
justify,
text: `Justify text inside boxntextAlign: ${textAlign}` +
(justify ? `\njustify: ${justify}` : ''),
fill: new ol.style.Fill({
color: [148, 0, 211, 1],
}),
backgroundFill: new ol.style.Fill({
color: [128, 0, 128, 0.25]
}),
// 设置边框边线色
backgroundStroke: new ol.style.Stroke({
color: [255, 182, 193, 0.5],
width: 2.5,
lineJoin: 'miter',
lineCap: "round"
}),
padding: [10, 10, 10, 10], // 文本框内间距
// offsetX: 100
// declutterMode: "obstacle"
// declutterMode: "declutter"
// declutterMode: "none"
})
})
}
const vectorPoints = new ol.layer.Vector({
source: new ol.source.Vector({
features: new ol.Collection(
features.map(featureOptions => {
const feature = new ol.Feature({
geometry: featureOptions.geometry
})
feature.setStyle(createStyle(featureOptions))
return feature
})
),
format: new ol.format.GeoJSON()
}),
// 开启图层标注稀释模式
declutter: true
})
map.addLayer(vectorPoints)
const scaleControl = new ol.control.ScaleLine({
units: 'metric', // 'degrees-度', 'imperial-英制单位', 'nautical-海里', 'metric-米', 'us',默认值'metric'
className: 'custome-scale-line',// 自定义css类样式名
// minWidth: 200,// 最小宽度
target: document.querySelector(".custome-scale-line"),// 放置比例尺控件的目标容器
})
map.addControl(scaleControl)
const lngEle = document.querySelector(".lngValue")
const latEle = document.querySelector(".latValue")
map.on('pointermove', evt => {
const coords = evt.coordinate
lngEle.textContent = coords[0].toFixed(6)
latEle.textContent = coords[1].toFixed(6)
})
const zoomEle = document.querySelector(".zoomValue")
map.on('postrender', evt => {
const view = map.getView()
zoomEle.textContent = parseInt(view.getZoom())
})
</script>
❝
